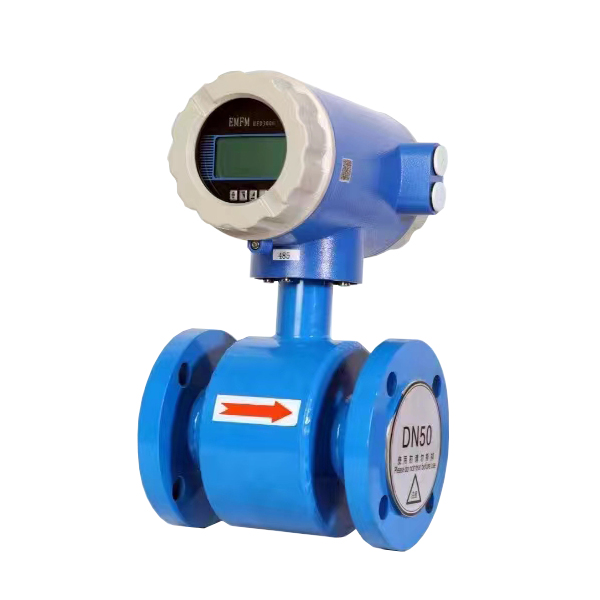

電磁流量計基于法拉第電磁感應定律，是一種用于測量導電液體體積流量的儀表。其測量原理圖描繪了一個直徑為D的管道，該管道位于均勻磁場中，且垂直于磁場方向。該管道由不導磁材料制成，當導電液體在管道中流動時，它會切割磁力線，從而在磁場與流動方向垂直的方向上產生感應電動勢。若在此方向上安裝一對電極，那么電極間將產生與流速成比例的電位差。這個感應電動勢的大小，正是電磁流量計測量導電液體體積流量的關鍵依據。
根據法拉第電磁感應定律，當導電液體在管道中流動時，它會切割磁力線，從而在磁場與流動方向垂直的方向上產生感應電動勢。這個感應電動勢的大小與磁感應強度B、管道直徑D以及流體平均流速v密切相關。通過測量這些參數，我們可以進一步推導出流體的體積流量。
1、特點
電磁流量計的測量導管設計獨特，其內部無任何可動部件或突出于管道的部件，這使得其壓力損失極小。該流量計的輸出電流與體積流量之間呈現線性關系，且測量過程不受液體溫度、壓力、密度及黏度等參數的影響。電磁流量計的反應速度非常迅速，不僅能夠測量脈動電流，還具有廣泛的量程比，通常為10∶1，而高精度的量程比甚至可達100∶1。此外，其測量口徑范圍廣泛，可以從1mm至2m以上，且測量精度高于0.5級。電磁流量計特別適用于測量各種腐蝕性介質，如酸、堿、鹽溶液以及含有懸浮顆粒的漿液。由于該流量計無機械慣性，且線性良好，因此可以方便地進行等分刻度。然而，需要注意的是，電磁流量計僅能測量導電液體，對于氣體、蒸汽或含大量氣泡的液體以及電導率極低的液體則無法進行測量。此外，由于測量管內襯材料通常不適用于高溫環境，因此一般的電磁流量計尚不能用于高溫介質的測量。
2、安裝要點
電磁流量計的安裝對于提高測量精度至關重要。在安裝過程中，需注意以下幾點：
(1) 電磁流量計既可水平安裝也可垂直安裝，但必須確保液體在管道內充滿；
(2) 直管段的要求并不嚴格，前直管段長度達到10D，后直管段長度不少于5D即可；若上游存在錐角不超過15度的漸縮管，也可視為滿足直管要求；
(3) 安裝地點應遠離強烈振動源，并確保無磁場干擾；
(4) 由于變送器前后管道可能存在較大的雜散電流，因此通常需要將變送器前后1m至1.5m范圍內的管道與變送器外殼進行連接，并共同接地。
3、常見故障及處理
在電磁流量計的使用過程中，可能會遇到一些常見故障。這些故障可能包括：測量誤差、流量波動以及顯示屏異常等。針對這些故障，需要采取相應的處理措施，以確保電磁流量計能夠準確、穩定地進行測量。
