分體式電磁流量計▼▼▼

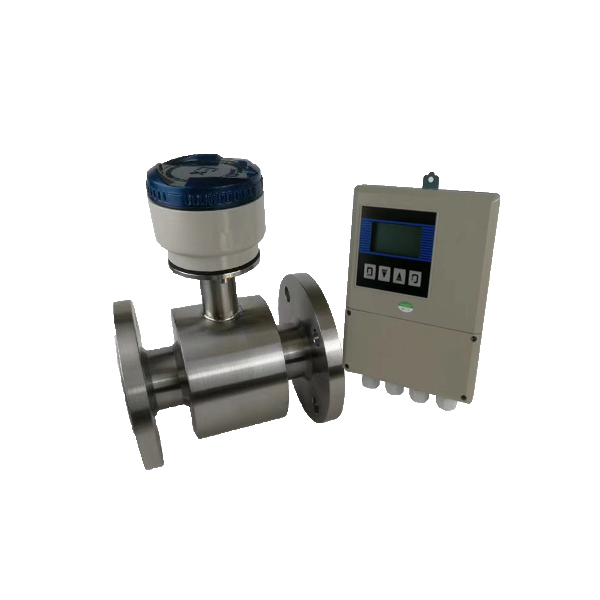

分體式電磁流量計測量原理是基于法拉第電磁感應定律，分體式電磁流量計由傳感器和轉換器組成，傳感器安裝在測量管道上，轉換器被安裝在離傳感器30米內或100米內的場合，兩者間由屏蔽電纜連接。
分體式電磁流量計傳感器主要組成部分是：測量管、電極、勵磁線圈、鐵芯與磁軛殼體。主要用于測量封閉管道中的導電液體和漿液中的體積流量。如水、污水、泥漿、紙漿、各種酸、堿、鹽溶液、食品漿液等，廣泛應用于石油、化工、冶金、紡織、食品、制藥、造紙等行業以及環保、市政管理，水利建設等領域測量高溫、高濕，不便觀察的環境。
分體式電磁流量計技術特點▼▼▼
1、電磁流量計傳感器結構簡單，測量管內沒有可動部件，無任何阻礙流體流動的節流部件；
2、可測量贓污介質、腐蝕性介質及懸濁性液固兩相流的流量；
3、測量過程中，它不受被測介質的溫度、粘度、密度以電導率(在一定范圍)的影響；
4、電磁流量計的輸出只與被測介質的平均流速成正比，而與對稱分布下的流動狀態(層流或湍流)無關；
5、電磁流量計無機械慣性，反應靈敏，可以測量瞬時脈動流量，也可測量正反兩個方向的流量；
6、工業用電磁流量計的口徑選擇范圍寬。
分體式電磁流量計技術參數▼▼▼
| 性能 | 技術參數 |
| 公稱通徑 | DN3——DN3000mm |
| 精度 | 示值的±0.5%,可選示值的±0.3%或±0.2% |
| 襯里材料 | 聚四氟乙烯,PFA,F46,氯丁橡膠,聚氨酯橡膠,高溫橡膠 |
| 電極材料 | SUS316,哈氏合金B(yǎng)/C,鈦,鉭,鉑銥合金,不銹鋼涂覆碳化鎢 |
| 電極形式 | 標準型,刮刀型,可更換型 |
| 連接方式 | 法蘭連接,插入式連接,卡箍連接,夾持式連接,由壬式連接 |
| 介質溫度 | 一體型 -20℃～+60℃；分體式-10℃～+160℃ |
| 公稱壓力 | 0.6～4.0Mpa（特殊壓力可定制） |
| 環境溫度 | -25℃～+60℃ |
| 環境濕度 | 5～100%RH（相對濕度） |
| 介質導電率 | ≥20μs/cm |
| 測量范圍 | 1500：1 流速設定<15m/s |
| 結構形式 | 一體型、分體型、沉浸型、防爆型 |
| 防護等極 | IP65、IP68可選 |
分體式電磁流量計選型▼▼▼
基本參數:工藝管徑和流量范圍；
環境工況條件:防護等級、防爆要求、電源電壓、工藝管道材質；
被測介質的理化性能:電導率、溫度、壓力、含氣泡，固體顆粒成分、腐蝕性--決定電極材料，型式、襯里材料。
有助更精確選型的參數:
對儀表結構要求——一體、分體選擇、分體型應提供電纜長度需求；
對儀表精度要求——確定使用轉換器規格；
對儀表輸出信號、顯示內容、通訊接口及可操作性的要求——決定轉換器型號。
選型原則:
保證滿足測量現場的工況條件；
達到儀表使用的精度與功能要求；
力求價格便宜適中。
電磁流量計應用領域▼▼▼
電磁流量計應用于：石油、化工、鋼鐵、食品、電力、造紙、冶金、給排水、石化、醫療等行業。
分體式電磁流量計安裝注意事項▼▼▼
1、分體式電磁流量計的傳感器應垂直安裝，并且流體自下而上流動，以滿足固、液兩項處于混合的狀態。原因是如介質中有固體物（泥沙、小石子顆粒等）容易發生沉淀的情況。另外管路中有魚和雜草的情況魚在管路中的游動，會造成流量計輸出的來回?cái)[動；掛在電***附近的雜草的來回?cái)[動也會引起流量計的輸出不穩定。在流量計上游入口處設置金屬濾網擋住魚和雜草進入測量管內。
2、分體式電磁流量計防止負壓的管路設置操作不當將引起傳感器內產生負壓。當同時關閉流量計上、下游的閥門，若流體的溫度高于氣溫．冷卻后收縮，使管內壓力有形成負壓的危險。負壓造成襯里與金屬導管剝離，引起電磁流量計泄漏。
3、在分體式電磁流量計附近加負壓防止閥，打開閥門接通大氣壓，以防止在傳感器內產生負壓。分體式電磁流量計下游接有垂直管道時，若用流量傳感器上游閥門來關閉或調節流量，傳感器測量管內將形成負壓。為了防止負壓，需加背壓或使用下游閥門來調節和關閉流量。
4、分體式電磁流量計適當?shù)木S護空間，大口徑流量計往往安裝在儀表井內，為了管道安裝、接線、檢查和維護的方便，需要留有適當?shù)目臻g。為了觀測、接線和維護的方便，儀表安裝應距地面有一定的高度，以便于清洗、安裝。
我們能提供的服務▼▼▼
1、根據需求推薦選型及報價；2、產品個性化定制；3、7*24小時全國服務熱線 ；4、上門指導安裝
大躍儀表生產過程▼▼▼
01、法蘭、不銹鋼管，進廠檢驗 02、導管加工(下料、焊接)、檢驗 03、導管襯里、檢驗
04、 電極、線圈、加工及裝配、檢驗 05 、外殼組件焊接、檢驗 06 、噴漆、檢驗
07 、轉換器/接線盒組裝、檢驗 08 、實流標定、出廠檢驗 09 、包裝
10、入成品庫 11、發貨
